液化氣緊急切斷閥
| 液化氣液動緊急切斷閥 |
 |
產品名稱： | 液化氣液動緊急切斷閥 | |||||
| 型號： | QDY421F | ||||||
| 口徑： | DN25-200 | ||||||
| 壓力： | 1.6-6.4MPa | ||||||
| 材質： | 鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【液化氣液動緊急切斷閥】 | |||||||
液化氣液動緊急切斷閥詳細介紹
液化氣液動緊急切斷閥介紹：
液化氣液動緊急切斷閥是一種安全保護閥，安裝在液化石油氣儲罐站，液相與氣相管路上，與遠距離手搖油泵（SB03-175型）配套使用，利用液壓控制閥門開啟-關閉,以便在管道或儲罐上發生大量泄漏甚至起火時，快速手動使手搖油泵卸壓，或高溫使易熔合金熔化，而本閥油缸自動卸壓，閥門迅速關閉而止漏，起安全保護作用。
雙油泵控制多閥工作原理：
多只緊急切斷閥利用二只手搖油泵控制，其中一只油泵工作另一只油泵備用，防止油泵損壞本閥不能正常工作，每只緊急切斷閥分別用一只（J23H-40P）針型閥控制。（注：同儲能器連接詳見附圖3）
液化氣液動緊急切斷閥保管安裝使用注意事項：
1、保管時將本閥的各個對外通路用塞子或蓋板封閉，存放在干燥通風的室內，長期存放應經常檢查，消除污垢，并在加工面上涂防銹油，防止銹蝕。
2、安裝前應將本閥清除干凈，將各螺紋連接處擰緊。
3、本閥采用止回閥原理，只能單想截斷，安裝時必須注意閥門標志，將要保護的一端作為閥門入口。
4、訂貨須注明法蘭密封面形式，壓力等級及連接標準。
液化氣液動緊急切斷閥性能規范：
| 壓力等級 | 常溫試驗壓力（Mpa) | |||
| 殼體 | 密封 | 低氣壓密封 | ||
| 公稱壓力(Mpa) | 1.6 | 2.4 | 1.76 | 0.6 |
| 2.5 | 3.75 | 2.75 | 0.6 | |
| 4.0 | 6.0 | 4.4 | 0.6 | |
| 適用溫度 | ≥80℃ | |||
| 壓力等級 | 20K 4.0MPa | 油缸工作壓力 | ≤6.0.Mpa |
| 使用溫度 | -40~+80℃ | 油缸使用介質 | 混合錠子油 ，變壓器油 |
| 使用介質 | 天然氣，液化氣，液氨 | 熔閉時間 | ±70℃ |
| 關閉時間 | ≤10秒 | 油缸開啟壓力 | ≥2.0MPa |
液化氣液動緊急切斷閥零件材料：
| 零件名稱 | 材料 |
| 閥體閥蓋 | 碳素鋼WCB |
| 油缸， 活塞 | 鉻不銹鋼 |
| 密封圈， O型圈 | 聚四氟乙烯，丁晴橡膠 |
| 彈簧 | 50CrVA（彈簧鋼） |

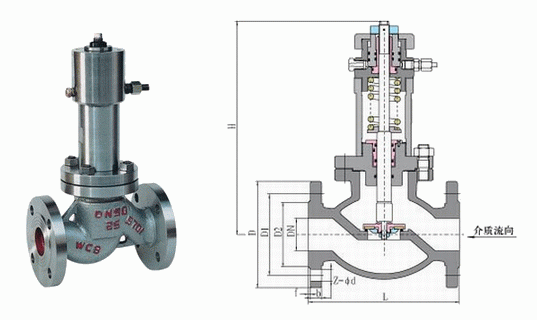

液化氣液動緊急切斷閥外形結構圖：
液化氣液動緊急切斷閥連接尺寸：
DN
|
L | D | D1 | D2 | b | f | z-d
|
H | D0
|
| 15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-*14
|
215
|
120
|
| 20 | 150 | 105 | 75 | 55 | 16 | 2 | 4-*14
|
255
|
120 |
| 25 | 160 | 115 | 85 | 65 | 16 | 2 | 4-*14
|
285 | 120 |
| 32 | 190 | 135 | 100 | 75 | 18 | 2 | 4-*18
|
300 | 160 |
| 40 | 200 | 145 | 110 | 85 | 18 | 3 | 4-*18
|
320 | 200 |
| 50 | 230 | 160 | 125 | 100 | 20 | 3 | 4-*18
|
380 | 240 |
| 65 | 290 | 180 | 145 | 120 | 22 | 3 | 4-*18
|
420 | 280 |
| 80 | 310 | 195 | 160 | 135 | 22 | 3 | 4-*18
|
450 | 320 |
| 100 | 350 | 135 | 190 | 160 | 24 | 3 | 8-*23
|
520 | 360 |
| 125 | 400 | 270 | 220 | 188 | 28 | 3 | 8-*25
|
558 | 400 |
| 150 | 480 | 300 | 250 | 218 | 30 | 3 | 8-*25
|
750 | 400 |
| 200 | 600 | 360 | 310 | 278 | 34 | 3 | 12-*25
|
950 | 450 |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【液化氣液動緊急切斷閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
