氣囊閥詳細介紹

氣囊閥工作原理：

氣囊閥是利用閥體同橡膠管套間的水壓或氣壓使管套變形合攏將流體截斷。

氣囊閥產(chǎn)品特點：

1、無壓力損失、無堵塞、無泄露，防水錘沖擊。

2、特別適用于含顆粒的液——固及氣——固二相流。

3、橡膠管套帶有纖維增強結構，耐磨、抗疲勞。

氣囊閥技術參數(shù)：

1、閥體：鑄鐵DN25~300、鑄鋁DN25~300、鑄鋼DN25~300

2、法蘭連接：鑄鐵DN25~300，316LDN40~200

3、控制介質：壓縮空氣或壓力水。

4、控制附件：手動-三通手動閥、自動-三通電動閥。


氣囊閥管套材質及溫度范圍：

（1）天然橡膠-5~80℃

（2）三元乙丙膠-5~120℃

（3）食品級：食品級天然橡膠管套

氣囊閥壓力范圍：

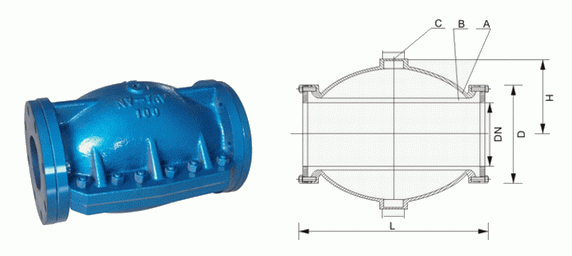

氣囊閥外形結構圖：

A.閥體 B.橡膠管套 C.控制流體（水或氣）入口 E.連接法蘭

手動/自動控制：外加三通手動閥或三通電磁閥控制壓縮空氣或壓力水進入閥體

氣囊閥外形連接尺寸：
