當前位置：首頁 >> 閘閥
>> 軟密封閘閥 >> 帶刻度指示軟密封閘閥 | 帶刻度指示軟密封閘閥 |
 |
產品名稱： | 帶刻度指示軟密封閘閥 | |||||
| 型號： | RVHI、Z45X | ||||||
| 口徑： | DN40-1000 | ||||||
| 壓力： | 1.0-2.5MPa | ||||||
| 材質： | 鑄鐵、球鐵、鑄鋼 | ||||||
|
|||||||
| 您正在瀏覽：【帶刻度指示軟密封閘閥】 | |||||||
帶刻度指示軟密封閘閥詳細介紹
帶刻度指示軟密封閘閥產品概述:

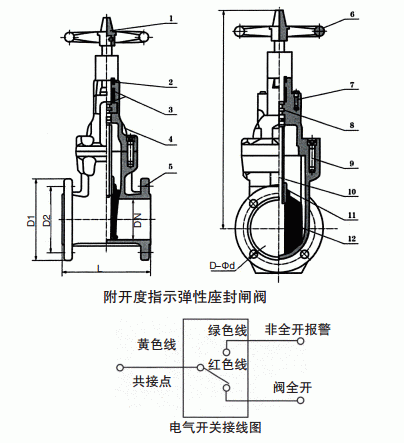

帶刻度指示軟密封閘閥主要零件材料:
序號 |
名 稱 |
材 質 |
1 |
閥 體 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
2 |
閘 板 |
球墨鑄鐵、外覆三元乙丙或丁腈橡膠 |
3 |
內六角螺栓 |
碳化處理 |
4 |
密封圈 |
丁腈橡膠、三元乙丙 |
5 |
閥 蓋 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
6 |
閥 桿 |
2Cr13、不銹鋼 |
7 |
“O”形密封圈 |
丁睛橡膠、三元乙丙 |
8 |
止推軸承 |
錫青鋼 |
9 |
螺 栓 |
不銹鋼 |
10 |
壓 蓋 |
球墨鑄鐵、鑄鋼 |
11 |
防塵罩 |
丁腈橡膠 |
12 |
手輪（傳動帽） |
鑄鐵 |
帶刻度指示軟密封閘閥連接尺寸：
公稱通徑 |
L |
D1 |
D2 |
D3 |
H |
B |
f |
n-Φd |
|||
mm |
inch |
1.0MPa |
1.6MPa |
1.0MPa |
1.6MPa |
||||||
40 |
1 1/2″ |
165 |
88 |
110 |
150 |
310 |
18 |
3 |
4-Φ18 |
||
50 |
2″ |
178 |
102 |
125 |
165 |
340 |
20 |
3 |
4-Φ18 |
||
65 |
2 1/2″ |
190 |
122 |
145 |
185 |
370 |
20 |
3 |
4-Φ18 |
||
80 |
3″ |
203 |
133 |
160 |
200 |
410 |
22 |
3 |
8-Φ18 |
||
100 |
4″ |
229 |
158 |
180 |
220 |
450 |
24 |
3 |
8-Φ18 |
||
125 |
5″ |
254 |
184 |
210 |
250 |
480 |
26 |
3 |
8-Φ18 |
||
150 |
6″ |
267 |
212 |
240 |
285 |
550 |
26 |
3 |
8-Φ23 |
||
200 |
8″ |
292 |
268 |
295 |
340 |
630 |
30 |
3 |
8-Φ23 |
12-Φ23 |
|
250 |
10″ |
330 |
320 |
350 |
355 |
405 |
750 |
32 |
3 |
12-Φ23 |
12-Φ27 |
300 |
12″ |
356 |
370 |
400 |
410 |
460 |
820 |
32 |
4 |
12-Φ23 |
12-Φ27 |
350 |
14″ |
381 |
430 |
460 |
470 |
520 |
980 |
36 |
4 |
16-Φ23 |
16-Φ27 |
400 |
16″ |
406 |
482 |
515 |
525 |
580 |
1010 |
38 |
4 |
16-Φ27 |
16-Φ31 |
450 |
18″ |
432 |
532 |
565 |
585 |
640 |
1195 |
40 |
4 |
20-Φ27 |
20-Φ31 |
500 |
20″ |
457 |
585 |
620 |
650 |
715 |
1270 |
42 |
4 |
20-Φ27 |
20-Φ34 |
600 |
24″ |
508 |
685 |
725 |
770 |
840 |
1390 |
48 |
5 |
20-Φ31 |
20-Φ37 |
700 |
28″ |
610 |
800 |
840 |
|
895 |
1550 |
40 |
5 |
24-Φ31 |
|
800 |
32″ |
660 |
905 |
950 |
|
1015 |
1750 |
44 |
5 |
24-Φ34 |
|
900 |
36″ |
711 |
1005 |
1050 |
|
1115 |
1950 |
46 |
5 |
28-Φ34 |
|
1000 |
40″ |
811 |
1110 |
1160 |
|
1230 |
2170 |
50 |
5 |
28-Φ38 |
|
